En aquesta guia repassem què és exactament un pupitre de comandament, en què es diferencia d’una consola, per què l’acer inoxidable s’ha convertit en la referència per a aquest tipus d’envolupant, i quins aspectes, inclosa, en alguns casos, la normativa ATEX, convé tenir resolts abans de demanar pressupost.
Què és un pupitre de comandament (i en què es diferencia d’una consola)

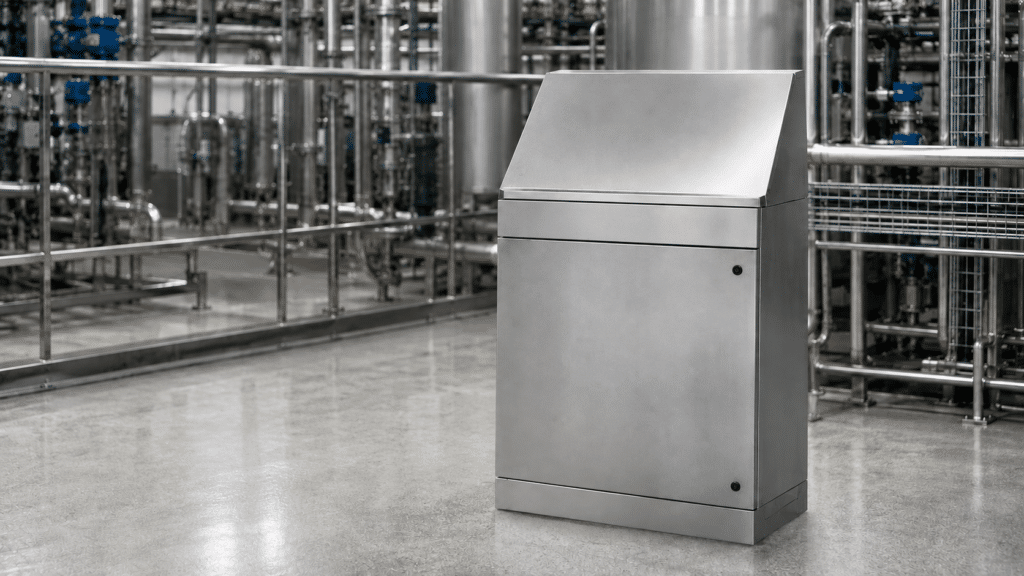

Un pupitre de comandament és una envolupant d’una sola estructura que s’assenta directament al terra mitjançant un sòcol de suport, amb un o dos plans superiors inclinats on s’integren els elements de control: polsadors, selectors, panells d’operador o, en alguns casos, un ordinador industrial. És el format pensat perquè l’operari treballi dret, amb el pla de comandament a l’alçada i l’angle adequats.
És habitual confondre’l amb la consola de comandament, un altre tipus d’envolupant d’interfície d’operador, però amb un ús diferent: la consola sol muntar-se suspesa o sobre un braç de suport orientable, i està pensada sobretot per allotjar pantalles HMI o PC industrials que necessiten orientar-se cap a l’operari. El pupitre, en canvi, és una estructura independent recolzada al terra.
Pupitre vs. Consola de comandament
Aquesta distinció no és només terminològica: demanar pressupost especificant el tipus d’envolupant correcte evita confusions amb el fabricant i ajuda al fet que la solució proposada encaixi amb el lloc de treball real.
Per què l’acer inoxidable és el material de referència en els pupitres de comandament
Els pupitres de comandament en acer inoxidable AISI 304L s’han imposat com a estàndard en instal·lacions on el lloc de treball conviu amb protocols de neteja freqüents, humitat o exposició a agents químics: indústria alimentària, farmacèutica, química o tractament d’aigües, entre altres.
La raó és la mateixa que s’aplica a qualsevol armari elèctric d’acer inoxidable: la resistència a la corrosió no depèn d’un acabat superficial que pugui degradar-se amb el temps, sinó que és una propietat del propi material. En un pupitre, a més, això es combina amb un disseny hermètic i un acabat exterior setinat fi (tipus Scotch Brite) que facilita la neteja i evita l’acumulació de brutícia a les juntes, un factor especialment rellevant en un element que l’operari toca i neteja diàriament.
Disseny i personalització: quines variants existeixen
No tots els llocs de comandament necessiten la mateixa configuració. El pla de treball es pot fabricar amb diferents inclinacions segons com s’operi el pupitre, i és habitual poder combinar un o dos plans en la mateixa estructura:
- Pla superior a 70°: orientació més vertical, pensada per a polsadors i selectors d’accionament freqüent.
- Pla superior a 10°: orientació més horitzontal, més còmoda per a panells d’operador o documentació.
- Combinació de pla a 70° i pla central a 10°: permet integrar tots dos tipus d’elements en un mateix pupitre.
A més de la inclinació, el pupitre es pot personalitzar amb una o dues plaques de muntatge interiors, mecanitzades a mida per als elements de comandament concrets que s’hi vagin a instal·lar, i una àmplia gamma d’accessoris. Això permet adaptar la mateixa estructura base a necessitats molt diferents sense canviar de família de producte.
Grau de protecció: quin IP i IK tenir en compte
Com en qualsevol envolupant elèctrica, el pupitre s’ha d’especificar amb un grau de protecció IP adequat a l’entorn on s’instal·larà: un IP65 pot ser suficient en un entorn industrial estàndard, mentre que en zones amb rentat a pressió o alta exposició a la humitat convé valorar un IP66 o superior. Si, a més, hi ha risc de cops o vibració, per exemple, en una línia amb pas freqüent de carretons o maquinària mòbil, també cal revisar el grau de resistència mecànica IK, una dada independent de l’IP que sovint es passa per alt.
Cap dels dos graus substitueix l’altre, i cap tampoc substitueix l’elecció correcta del material: són tres decisions diferents que s’han de resoldre de manera conjunta en especificar el pupitre.
Quan entra en joc el marcatge ATEX
En algunes instal·lacions, el pupitre de comandament se situa dins d’una zona classificada com a atmosfera potencialment explosiva; per exemple, en presència de dissolvents o gasos inflamables en indústria química, o de núvols de pols combustible en la manipulació de farines o sucre en indústria alimentària. En aquests casos, la Directiva 2014/34/UE exigeix que qualsevol equip instal·lat en aquesta zona, inclòs el pupitre, compti amb el marcatge ATEX corresponent al grup, categoria i tipus d’atmosfera d’aquesta zona concreta.
Un matís important: la zona ATEX d’una instal·lació no la determina el fabricant ni el distribuïdor del pupitre, sinó l’estudi de classificació de zones de la mateixa planta, elaborat normalment per un tècnic de seguretat industrial. Sense aquesta dada resolta d’antuvi, no és possible determinar quin tipus d’equip és ni tan sols aplicable a aquesta ubicació.
Si el teu projecte inclou una zona classificada, el més eficaç és plantejar-ho directament al nostre equip tècnic juntament amb les dades d’aquesta classificació: així podem valorar amb tu quines opcions són viables per al teu cas concret, en lloc de partir de suposicions.
Errors freqüents en especificar un pupitre de comandament
- Demanar pressupost sense definir els elements de comandament exactes: el nombre i tipus de polsadors, selectors o panells condiciona directament el mecanitzat de la placa de muntatge.
- No indicar el protocol de neteja real del lloc: un entorn amb rentat a pressió freqüent exigeix un IP i un acabat diferents als d’un entorn d’oficina tècnica.
- Confondre pupitre i consola en la sol·licitud: són dos formats amb una lògica d’instal·lació diferent, i partir del terme correcte agilitza tot el procés de pressupost.
- Deixar la classificació de zona ATEX per al final: si el lloc s’instal·la en zona classificada, aquesta dada ha d’estar resolta abans de demanar pressupost, no després.
Preguntes freqüents sobre pupitres de comandament en acer inoxidable
Quina diferència hi ha entre un pupitre i una consola de comandament?
El pupitre és una estructura independent que es recolza al terra, amb un o dos plans inclinats per a polsadors, selectors o panells d’operador. La consola, en canvi, sol muntar-se suspesa o sobre un braç de suport i està pensada principalment per a pantalles HMI o PC industrials.
Tots els pupitres de comandament han de ser d’acer inoxidable?
No amb caràcter general, però en entorns amb neteja intensiva, humitat constant o exposició a agents químics (alimentació, farmacèutica, química, tractament d’aigües) és l’opció que millor evita el deteriorament del material amb el temps.
És obligatori el marcatge ATEX en un pupitre de comandament?
Només si el pupitre s’instal·la dins d’una zona classificada com a atmosfera potencialment explosiva. Aquesta classificació la determina l’estudi de zones de la mateixa planta, no el fabricant del pupitre, i ha d’estar resolta abans de demanar pressupost.
Quin grau IP necessita un pupitre en un entorn industrial estàndard?
Com a referència, l’IP65 sol ser suficient en un entorn industrial sense rentats a pressió. En entorns més exigents, amb humitat constant o neteja intensiva, convé valorar IP66 o superior.
A Volthree dissenyem i fabriquem pupitres de comandament en acer inoxidable, personalitzats segons els elements de control de la teva instal·lació. Si el teu projecte té requisits específics d’entorn, protecció o zona classificada, contacta amb el nostre equip tècnic.
