Cualquiera de estos factores, por separado, ya exige una envolvente bien especificada. Juntos, convierten la elección del armario eléctrico en una decisión que puede condicionar la fiabilidad de toda la instalación.
Este artículo repasa qué debe exigirse a un armario eléctrico en el sector naval y offshore, y qué aspectos suelen pasarse por alto al especificarlo.
Por qué el ambiente marino es uno de los más exigentes para una envolvente eléctrica
Salinidad constante
La sal presente en el aire y, en muchos casos, en el propio proceso de trabajo, es uno de los agentes corrosivos más agresivos que puede encontrar una envolvente metálica. A diferencia de una exposición puntual, en un entorno marítimo la salinidad es una condición permanente, lo que acelera cualquier proceso de corrosión en materiales que no estén preparados para resistirla.
Humedad y condensación
La combinación de humedad ambiental elevada y variaciones de temperatura, especialmente entre el día y la noche, o entre el interior y el exterior de una embarcación o plataforma, favorece la condensación dentro de los armarios eléctricos si no se gestiona correctamente, con el riesgo que eso supone para los componentes alojados en su interior.
Vibraciones
A bordo de un buque o en una plataforma con maquinaria pesada en funcionamiento constante, la vibración es una condición permanente de trabajo, no una excepción puntual. Una envolvente mal fijada o con un diseño poco robusto puede sufrir fatiga estructural con el tiempo, además de comprometer la fijación de los componentes internos.
El material: Por qué el acero inoxidable AISI316L es la referencia en este entorno

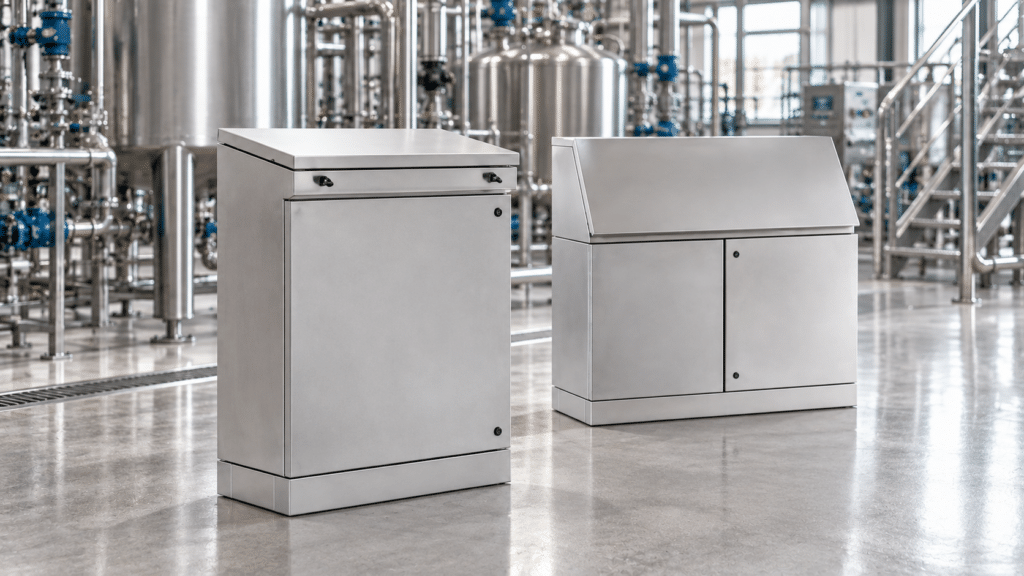

Frente a la combinación de salinidad y humedad constante, los armarios eléctricos de acero inoxidable del tipo AISI316L son, en términos generales, la opción de referencia en instalaciones marítimas y portuarias, frente a soluciones en acero inoxidable tipo AISI304, AISI304L o incluso acero pintado cuyo acabado superficial puede degradarse con la exposición prolongada a la sal.
El acero Inoxidable AISI316L es el material idóneo para armarios eléctricos en ambientes marinos porque su aleación con molibdeno y su bajo contenido de carbono neutraliza el ataque agresivo de los cloruros y la salinidad. El molibdeno, en una proporción del 2% al 3%, le dota de una drástica resistencia a la corrosión por picaduras y grietas que causa la niebla salina. Y el bajo contenido en Carbono (menor del 0,03%) le otorga una mayor resistencia a la formación de óxidos en las uniones con soldaduras.
Al no oxidarse ni degradarse con la humedad constante, la envolvente conserva intacta sus juntas y propiedades mecánicas, asegurando la protección de los equipos eléctricos del interior.
Resistencia mecánica (grado IK): el factor que a menudo se pasa por alto
Además del grado de protección IP frente a sólidos y agua, en entornos con vibración o riesgo de golpes conviene prestar atención al grado IK, definido por la norma EN 62262, que mide la resistencia de la envolvente frente a impactos mecánicos en una escala de IK00 a IK10.
Es habitual centrar toda la atención en el grado IP y olvidar el IK, pero un armario con una estanqueidad excelente y una resistencia mecánica insuficiente puede sufrir daños estructurales en un entorno con vibración constante o riesgo de golpes accidentales, típico de zonas portuarias o de trabajo con maquinaria pesada.
Cuándo entra en juego el marcado ATEX
En determinadas zonas del sector naval y offshore, plataformas petrolíferas, zonas de almacenamiento de combustible o instalaciones donde pueden generarse atmósferas potencialmente explosivas, puede ser necesario que la envolvente eléctrica cuente con marcado ATEX, conforme a la directiva europea que regula los equipos destinados a atmósferas explosivas.
No todas las instalaciones marítimas requieren este marcado: depende de si existe clasificación de zona por riesgo de atmósfera explosiva en el punto concreto donde se instala el armario. Esta clasificación debe determinarla el responsable del proyecto o un técnico especializado en la instalación específica, ya que aplicar ATEX donde no es necesario encarece la solución sin aportar valor, y no aplicarlo donde sí lo es supone un riesgo de seguridad.
Aplicaciones típicas en el sector
- Puertos: cuadros de distribución eléctrica, iluminación y equipos de control expuestos a salinidad y humedad de forma permanente.
- Embarcaciones: armarios eléctricos sometidos a vibración constante y a un espacio de instalación habitualmente reducido.
- Plataformas offshore: combinación de salinidad extrema, vibración y, en muchos casos, necesidad de clasificación ATEX según la zona.
Preguntas frecuentes sobre armarios eléctricos en el sector naval y offshore
¿Qué acero se recomienda para armarios eléctricos en entornos marítimos?
En términos generales, el acero inoxidable AISI316L es la opción de referencia frente a la salinidad constante. La calidad concreta debe confirmarse con el proveedor según el nivel de exposición salina de cada instalación.
¿Es obligatorio el marcado ATEX en plataformas offshore?
No de forma generalizada. Depende de si existe clasificación de zona por riesgo de atmósfera explosiva en el punto concreto de instalación. Debe determinarlo un técnico especializado en cada proyecto.
¿Qué IP necesita un armario eléctrico en un puerto?
Como mínimo IP65, y habitualmente IP66, dado que se trata de un entorno exterior con salinidad y, en muchos casos, lavados o exposición a chorros de agua.
¿Por qué es importante el grado IK en este sector?
Porque la vibración constante y el riesgo de golpes accidentales, habituales en entornos portuarios y a bordo de embarcaciones, pueden dañar una envolvente con buena estanqueidad pero resistencia mecánica insuficiente.
En Volthree distribuimos armarios eléctricos de acero inoxidable adaptados a las exigencias del entorno marítimo. Si tienes un proyecto en el sector naval u offshore y necesitas ayuda para especificar la envolvente adecuada, contacta con nuestro equipo.
